DP微型隔膜泵 | ![]() |
DP型微型隔膜泵產品概述: 邦泉泵業生產的DP型微型電動隔膜泵是用微型直流電動機(電壓為12V、24V的電動機)做動力驅動裝置,驅動內部機械偏心裝置做偏心運動,由偏心運動帶動內部的隔膜做往復運動。從而對固定容積的泵腔內的空氣進行壓縮(壓縮時抽氣口關閉,排氣口打開形成微正壓)、拉伸(壓縮時排氣口關閉,抽氣口打開形成負壓),在泵抽氣口處與外界大氣壓產生壓力差,在壓力差的作用下,將氣體壓(吸)入泵腔,再從排氣口排出。
DP型微型隔膜泵技術參數: ● 電壓:12~24VDC ● 電流:1~7A ● 流量:1~12L/min ● 轉速:470~1300 r/min ● 壓力:0.24~0.9Mpa ● 吸程:5m ● 調壓開關:---PSI ● 輸入功率:10~40W ● 泵體材質:FRPP ● 膜片材質:三元乙丙塑膠、丁晴橡膠
DP型微型隔膜泵工作原理: DP型微型隔膜泵第一種工作模式:電機的圓周運動,通過機械裝置使泵內部的隔膜做往復式運動,從而壓縮、拉伸泵腔內的空氣形成負壓,在抽氣口處與外界大氣壓產生壓力差,在壓力差的作用下,將氣體吸入泵腔,再從排氣口排出。 DP型微型隔膜泵第二種工作模式:微型隔膜泵是利用螺桿的回轉來吸排液體的。微型隔膜泵中間螺桿為主動螺桿,由原動機帶動回轉,兩邊的螺桿為從動螺桿,隨主動螺桿作反向旋轉。主、從動螺桿的螺紋均為雙頭螺紋。由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合,在微型隔膜泵的吸入口和排出口之間,就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合,這些密封空間在泵的吸入端不斷形成,將吸入室中的液體封入其中,并自吸入室沿螺桿軸向連續地推移至排出端,將封閉在各空間中的液體不斷排出,猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣,這就是微型隔膜泵的基本工作原理。

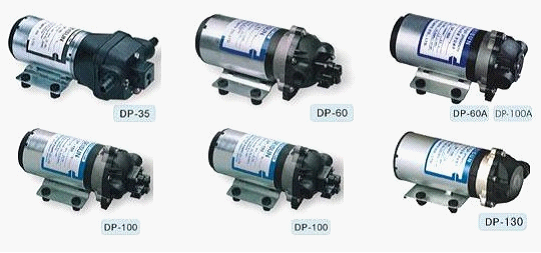

DP型微型隔膜泵產品圖片:

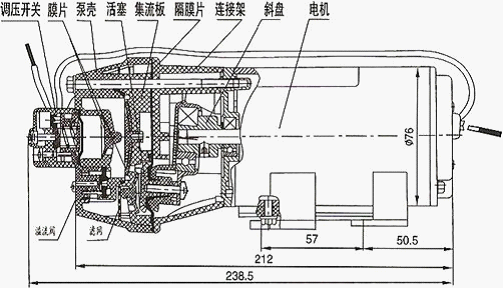

DP型微型隔膜泵結構圖:
DP型微型隔膜泵產品特點: 1.噪音低、耐腐蝕、壓力高,自吸高度5m. 2.介質溫度可達60℃. 3.允許干運轉. 4.內裝壓力開關以保護泵運轉時不受損壞. 5.內裝溢流閥控制泵的正常運行. 6.拆裝方便. 7.采用安全低電壓,保證人身安全
DP型微型隔膜泵產品用途: DP型微型隔膜泵應用于反滲透水質凈化系統、過濾機、噴霧裝置、工業設備、化工計量加液、衛生、環保、印刷行業。 一、解決車輛、船舶、游艇等在使用中的飲食、洗簌、沐浴、廁所、沖洗的用水。 1、高、中、低檔客車衛生間及飲水機的供水系統; 2、各種房車、野外宿營車、家庭休閑車的供水系統; 3、其他專用車輛,例如,采血車、救護車、電視轉播車、勘察車、工程車等隨車人員用水系統 4、各種船舶、游艇供水系統。經加裝配套過濾器,可從大海、河流、湖泊、池塘、水井中直接取水。 二、食品、飲料加工及處理等設備,實現流體食品的轉移、分配、灌裝等。/p> 三、家庭供水。太陽能工業。 四、其他需液體轉移和噴射的設備和系統。例如,清洗設備、道路施工設備、凈化設備、冷卻系統等。
DP型微型隔膜泵性能參數:
注1:“最大流量”指泵的出水口沒有阻力、不需要輸出壓力來克服阻力(即泵的輸出壓力接近零) 時,泵的抽水速率 (流量)達到最大。一旦有阻力,泵的流量就會衰減,與輸出壓力呈類似反比例的關系。 注2:“吸程”也叫“最大自吸高度”。即泵在不加引水的情況下,能自動將水吸上來的最大高度(泵抽水口距離待抽液面的垂直距離)。我們的水泵都是自吸水泵,所標吸程均指這種情況。有些離心式的水泵就沒有自吸能力,第一次使用必須加引水才行。有的隔膜水泵雖然也有自吸能力,但標的“吸程”往往與“進水管里全部是空氣”下能抽起水的垂直高度有差距,這點請注意。 注3:“最大揚程”也叫“最大排水高度”。指在泵出水口接有足夠長度水管的情況下,將水管垂直舉起,泵能利用輸出壓力將水打到距離排水口的最大垂直高度。不包括吸程。如果泵出水口接管沒接管子,或即使接了但管子為水平,或沒安裝阻力裝置(如閥門、噴嘴一類),泵的輸出壓力就很小,此時泵的流量達到最大。使用中,0<泵的實際揚程<最大揚程,并不是泵一通電工作,揚程就達到最大,而是取決于負載。比如可以用閥門關閉程度來控制實際揚程的高低。 注4:“最大輸出壓力”也叫“最大關斷壓力”。泵運行過程中,排水端受到阻力或接了大負載,就會表現出輸出壓力,來克服這種阻力,當這個壓力到了一定程度,為避免壓力過大造成泵內部元件損壞,隨機的壓力保護開關就會啟動,讓泵停機。此時的壓力就叫泵的“最大輸出壓力”。當排水端受到的阻力或壓力小于“最大輸出壓力” 時,泵才會重新啟動。
DP型微型隔膜泵安裝指南: 1.安裝時,需拔出隔膜泵進出口的封蓋. 2.裝有隨泵附帶的進出口接頭,DP-130 DP-125 DP-100 DP-60型隔膜泵進出口采用ZG3/8″外牙G29/64″彎管接頭;DP-35隔膜泵進出口采用3/8″外牙軟管接頭. 3.泵應按水平安裝;如需垂直安裝時,泵頭應朝下. 4.在泵的進出管道中安裝一個過濾器,這是泵有效使用的保證.(DP-35型隔膜泵泵頭內已裝有過濾網,無需安裝過濾器). 5.隔膜泵的底座分尼龍底座,鐵底座橡膠腳柱.

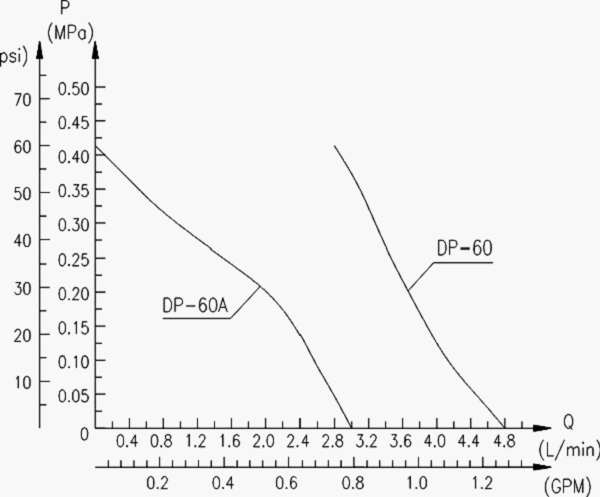

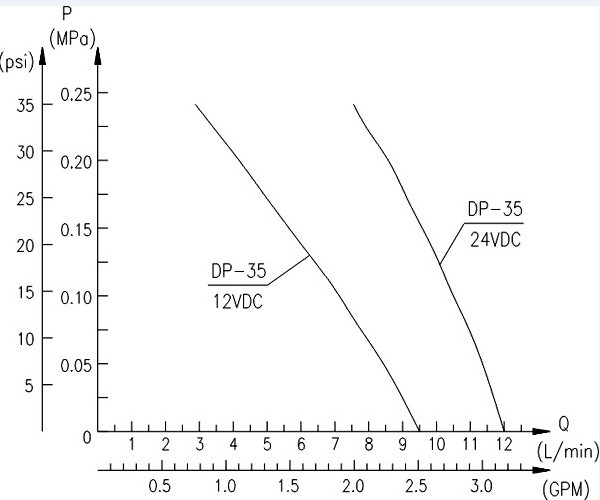

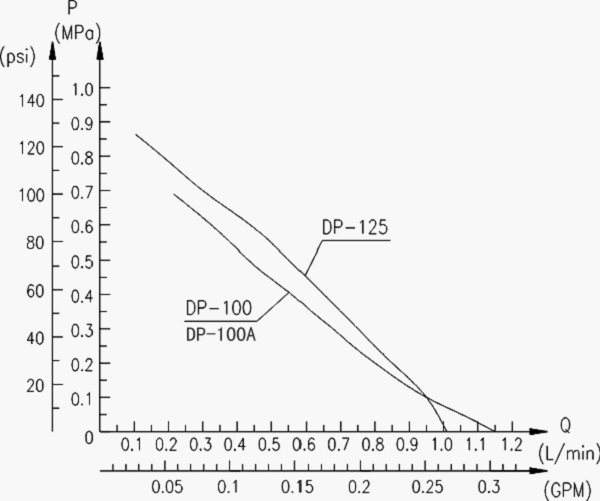

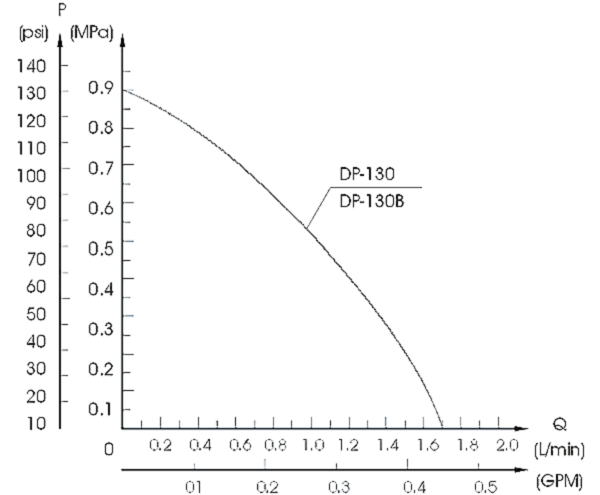

DP型微型隔膜泵性能曲線圖:
