WB電動往復泵概述
WB系列電動往復泵（電動高壓泵）過流部份分為兩種材質，鑄鐵材質專用于抽吸清水或油類制品及其他無腐蝕性之液體，不銹鋼材質， 由1cr18ni9ti鋼制成。適用于抽送各種酸堿類液體， WB電動往復泵特別適合于槽車卸車之用。及其他需要自吸的場合。往復泵與離心泵的區別相比有共性也有個性。在理論上說，往復泵壓力只要泵體強度、密封、功率足夠，可以認為 設計值足夠高，并且和流量無關，而流量主要取決于缸體容積大小和沖程數。往復泵流量由于泵體容積和沖程數，一般情況下難以改變或調節，故流量是固定的。往 復泵的實際運行壓力則和系統管路有關，也就是取決于管路系統的背壓。它的意思是，泵啟動運行后，把液體送到管路中，此時泵管路上只是充滿液體，并未建立起 壓力，只有泵繼續輸出液體到管路，而從管路出口的流量少于泵輸入管路的流量，此時連續不斷供液，才會建立起壓力，因為液體是不可壓的，所以這個過程是極快 的。一旦供求平衡，則壓力就維持不變，如果管路出口閥門開大，管路輸出流量大于泵輸給管路的流量，泵液供不應求，則壓力下降。
WB電動往復泵分為二大系列：
WB往復泵系列一：WB1、WB2往復泵系列。主要用于遠距離輸送水，碼頭輸送用品，泵輸送原油、甲醇。油罐車、油 庫裝卸、熱水回收及循環用于制藥、釀造、化工、石油等行業的工藝流程中都可使用本系列。本系列輸送介質溫度不能超過150℃。
WB往復泵系列二：WBR型高溫往復泵系列，是本公司專為煉油、造紙、油氈、石化、塑料等行業設計生產的一種耐高溫泵。WB型電動往復泵結構緊湊，設計合理，參照國外產品并消化吸收，是一種很有使用前途的輸送設備。WB型電動往復泵對于一些用戶仍在使用的蒸汽往復泵，是一種節能，環保代替產品。適用于溫度100℃～400℃ 之間熱水、熱油漿、導熱油或其它物理、化學性能類似于油水的高溫介質。經過多年的運行，針對輸送高溫度塑料，本公司在原來的基礎上，對該泵的關鍵部位作了重大改進如泵長軸、泵體、單向球閥98年推出新一代高溫往復泵，該泵的使用壽命便長，維修更方便。
WB電動往復泵主要特點
WB1、WB2系列往復泵的減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用本公司特制的碗形聚四氟乙烯環，耐磨、耐腐、密封性好。ＷＢ電動往復泵高壓型采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動靈敏、封閉可靠根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。WBR型高溫往復泵機體部份由齒輪箱、電機、飛輪十字頭等構成，齒輪箱采用飛濺方式潤滑。泵體由鑄鋼組成雙層夾套結構，夾套內可通蒸汽，以進行保溫（如重油類），泵閥結構采用球閥方式，密封可靠、動作靈敏。泵頭和箱體之間有冷卻套隔開，冷卻套用自來水循環方式，可用效地阻止泵頭熱量向箱體部擴散。ＷＢ往復泵密封填料采用國內先進的石墨纖維高溫填料，其它零部件均采用耐熱鋼及時有效處理，保證了該泵的使用壽命。

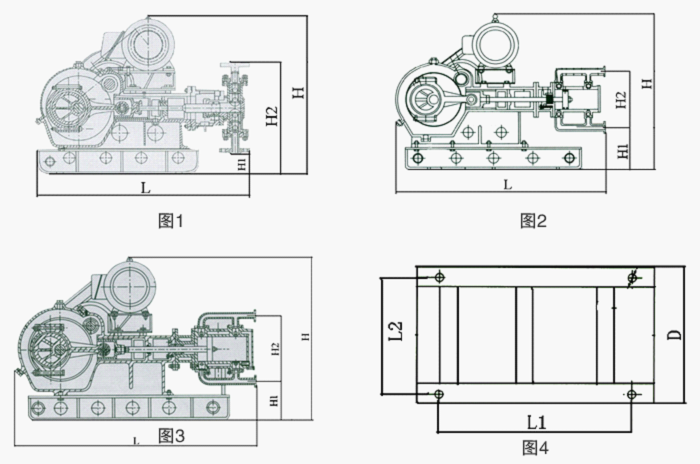

WB型電動往復泵結構簡圖
WB1-0.75/16, WB1-0.75/25, WB2-1/120, WB2-2/60 的結構圖見圖1。
WB其他系列的結構圖見圖2。
WBR的結構圖見圖3。
底架結構見圖4
|
|
|

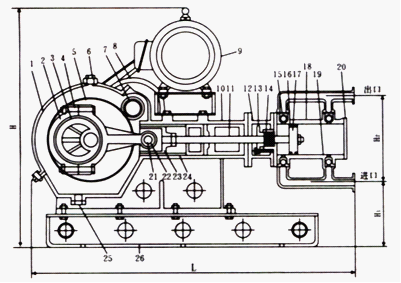

1
|
箱蓋
|
14
|
墊料
|
|
2
|
連桿
|
15
|
單向球閥
|
|
3
|
連桿銅套
|
16
|
活塞環
|
|
4
|
連桿羅絲
|
17
|
活塞
|
|
5
|
偏心輪
|
18
|
泵體
|
|
6
|
加油孔
|
19
|
單向球閥座
|
|
7
|
齒輪油
|
20
|
泵蓋
|
|
8
|
皮帶輪
|
21
|
連桿銷
|
|
9
|
電機
|
22
|
連桿小銅套
|
|
10
|
箱體
|
23
|
十字頭
|
|
11
|
泵軸
|
24
|
往復缸
|
|
12
|
墊料架
|
25
|
方油孔
|
|
13
|
墊料壓蓋
|
26
|
底盤
|
|
WB型電動往復泵性能參數表
|
型號
|
流量
m3/h
|
壓力
kg/cm2
|
活塞
直徑
mm
|
活塞
行程
mm
|
電動
功率
r/kw
|
往復
次數
z/min
|
吸排口法蘭 尺 寸
|
|
w b 1
|
wb1-0.75/16
|
0.75
|
16
|
36
|
100
|
1450/2.2
|
130
|
1"
|
|
wb1-0.75/25
|
0.75
|
25
|
36
|
100
|
1450/3
|
130
|
1"
|
|
wb1-0.75/40
|
0.75
|
40
|
36
|
100
|
1450/4
|
130
|
1"
|
|
wb1-6/5
|
6
|
5
|
100
|
100
|
1450/4
|
65
|
3/2"
|
|
wb1-6/15
|
6
|
15
|
100
|
100
|
1450/5.5
|
65
|
3/2"
|
|
wb1-10/7
|
10
|
7
|
160
|
100
|
1450/7.5
|
45
|
5/2"
|
|
wb1-13/3
|
13
|
3
|
160
|
100
|
1450/5.5
|
65
|
5/2"
|
|
wb1-13/6
|
13
|
6
|
160
|
100
|
1450/7.5
|
65
|
5/2"
|
|
wb2
|
wb2-1/120
|
1
|
120
|
36
|
120
|
1450/7.5
|
145
|
1"
|
|
wb2-2/60
|
2
|
60
|
50
|
120
|
1450/7.5
|
145
|
1"
|
|
wb2-10/15
|
10
|
15
|
160
|
120
|
1450/7.5
|
37
|
5/2"
|
|
wb2-10/25
|
10
|
25
|
160
|
120
|
1450/11
|
37
|
5/2"
|
|
wb2-20/5
|
20
|
5
|
160
|
120
|
1450/7.5
|
73
|
5/2"
|
|
wb2-20/10
|
20
|
10
|
160
|
120
|
1450/11
|
73
|
5/2"
|
|
wb2-30/3
|
30
|
3
|
210
|
120
|
1450/7.5
|
73
|
4"
|
|
wb2-30/6
|
30
|
6
|
210
|
120
|
1450/11
|
73
|
4"
|
WB電動往復泵底座安裝尺寸表
|
機座號
|
l1
|
l2
|
底腳座
|
長
|
寬
|
高
|
h1
|
h2
|
|
wb1-0.75/16
|
360
|
590
|
4-φ20
|
965
|
650
|
810
|
120
|
475
|
|
wb1-0.75/25
|
360
|
590
|
4-φ20
|
965
|
650
|
810
|
120
|
475
|
|
wb1-0.75/40
|
360
|
590
|
4-φ20
|
965
|
650
|
810
|
120
|
475
|
|
wb1-10/7
|
360
|
400
|
6-φ20
|
965
|
650
|
810
|
120
|
475
|
|
wb1-13/3
|
360
|
400
|
6-φ20
|
965
|
650
|
810
|
120
|
475
|
|
wb1-13/6
|
360
|
400
|
6-φ20
|
965
|
650
|
810
|
120
|
475
|
|
wb1-6/5
|
360
|
400
|
6-φ20
|
965
|
650
|
810
|
120
|
475
|
|
wb1-6/10
|
360
|
400
|
6-φ20
|
965
|
650
|
810
|
120
|
475
|
|
wb2-10/15
|
420
|
400
|
6-φ22
|
1120
|
700
|
940
|
130
|
740
|
|
wb2-10/25
|
420
|
400
|
6-φ22
|
1120
|
700
|
940
|
130
|
740
|
|
wb2-20/5
|
420
|
400
|
6-φ22
|
1120
|
700
|
940
|
130
|
740
|
|
wb2-20/10
|
420
|
400
|
6-φ22
|
1120
|
700
|
940
|
130
|
740
|
|
wb2-1/120
|
420
|
400
|
6-φ22
|
1120
|
700
|
940
|
130
|
740
|
|
wb2-2/60
|
420
|
400
|
6-φ22
|
1120
|
700
|
940
|
130
|
740
|
|
wbr-5/7
|
420
|
400
|
6-φ20
|
980
|
650
|
810
|
120
|
650
|
|
wbr-3/10
|
420
|
400
|
6-φ20
|
980
|
650
|
810
|
120
|
650
|
|
wbr-20/7
|
420
|
400
|
6-φ22
|
1510
|
700
|
940
|
130
|
850
|
|
wbr-15/12
|
420
|
400
|
6-φ22
|
1510
|
700
|
940
|
130
|
850
|
|
wbr-30/15
|
560
|
490
|
8-φ24
|
2150
|
720
|
1100
|
180
|
980
|
|
wbr-25/20
|
560
|
490
|
8-φ24
|
2150
|
720
|
1100
|
180
|
980
|
|
wbr-40/10
|
560
|
490
|
8-φ24
|
2150
|
720
|
1100
|
140
|
1020
|
WB型電動往復泵安裝注意事項
1、WB電動往復泵水平安裝在20～30mm高的水泥混凝土基礎上，進出口管路不得負擔其它物體及管路的重量。
2、齒輪箱內注120#工業齒輪油。
3、在管路容易堵塞的場合，須安裝安全閥，以保證泵的安全運行，如用戶需另外訂貨，請向本公司提出。
4、冬季用泵須檢查蒸汽是否暢通，以免介質凍結時開泵造成損壞。
5、開泵前必須先打開進出口閥門。 |
