一、自吸排污泵產品概述
ZW 系列自吸式無堵塞排污泵是集自吸和無堵塞排污于一體,采用軸向回流的混式,并通過泵體.葉輪流道的獨特設計,即可象一般自吸清水泵那樣不需安裝底閥和灌引水,又可吸排含大顆粒固體和長纖維雜質纏解。
該泵與國內同類產品相比，具有結構簡單，自吸性能好，（自吸高度可達5m），排污能力強，高效節能，維修方便（可代替潛水排污泵使用）等特點。
二、
自吸排污泵產品特點
1、過流能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞；
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%；
3、自吸性能好：自吸時間比一般普通自吸泵短。
三、
自吸排污泵適用范圍
自吸泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
四、自吸排污泵工作條件
流量：3～800m 3 /h
揚程：12～80m
環境溫度≤50
℃
介質溫度≤80℃
介質密度≤1.24×10 3 kg/m 3
五、自吸排污泵性能參數
|
型 號
|
流量
|
揚程
|
功率
|
轉速
|
效率
|
汽蝕余量
|
自吸高度
|
自吸時間
|
重量
|
|
（m3/h）
|
（m）
|
（km）
|
（r/min）
|
（%）
|
（m）
|
（m）
|
（min/5m)
|
（kg)
|
|
25ZW8-15
|
8
|
15
|
2.2
|
2900
|
45
|
2
|
5.5
|
3
|
100
|
|
32ZW5-20
|
5
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
32ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
32ZW9-30
|
9
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
40ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
40ZW20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
40ZW15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
50ZW10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
50ZW20-12
|
20
|
12
|
2.2
|
2900
|
45
|
2.5
|
5.5
|
3
|
100
|
|
50ZW15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
5.5
|
3
|
120
|
|
50ZW20-35
|
20
|
35
|
5.5
|
2900
|
48
|
2.5
|
5.5
|
3
|
150
|
|
65ZW30-18
|
30
|
18
|
4
|
1450
|
45
|
2.5
|
5.5
|
3
|
200
|
|
65ZW25-30
|
25
|
30
|
5.5
|
2900
|
50
|
3
|
5.5
|
3
|
200
|
|
65ZW25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3
|
5.5
|
2
|
200
|
|
65ZW40-25
|
40
|
25
|
7.5
|
2900
|
50
|
3
|
5.5
|
2
|
200
|
|
65ZW65-25
|
65
|
25
|
11
|
2900
|
52
|
3
|
5.5
|
2
|
240
|
|
80ZW40-16
|
40
|
16
|
4
|
1450
|
50
|
3
|
5
|
3
|
240
|
|
80ZW40-25
|
40
|
25
|
7.5
|
2900
|
50
|
3
|
5.5
|
2
|
200
|
|
80ZW25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3
|
5.5
|
2
|
200
|
|
80ZW65-25
|
65
|
25
|
11
|
2900
|
52
|
3
|
5.5
|
2
|
240
|
|
80ZW80-35
|
80
|
35
|
15
|
2900
|
45
|
3
|
5.5
|
3
|
285
|
|
80ZW50-60
|
50
|
60
|
22
|
2900
|
55
|
3
|
5
|
3
|
340
|
|
100ZW100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4
|
5.5
|
3
|
300
|
|
100ZW80-20
|
80
|
20
|
7.5
|
1450
|
53
|
4
|
5.5
|
3
|
300
|
|
100ZW100-20
|
100
|
20
|
11
|
1450
|
53
|
4
|
5.5
|
3
|
340
|
|
100ZW100-30
|
100
|
30
|
22
|
2900
|
53
|
4
|
5.5
|
2
|
510
|
|
125ZW120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
5.5
|
2
|
500
|
|
150ZW180-14
|
180
|
14
|
15
|
1450
|
60
|
5
|
5.5
|
3.5
|
500
|
|
150ZW180-20
|
180
|
20
|
22
|
1450
|
60
|
5
|
5
|
3
|
570
|
|
150ZW180-30
|
180
|
30
|
37
|
1450
|
65
|
5
|
5
|
3
|
680
|
|
150ZW180-38
|
180
|
38
|
55
|
1450
|
45
|
5
|
6
|
3.5
|
800
|
|
200ZW280-14
|
280
|
14
|
22
|
1450
|
65
|
5
|
5
|
3
|
700
|
|
200ZW280-28
|
280
|
28
|
55
|
1450
|
55
|
4
|
5.2
|
3
|
940
|
|
250ZW420-20
|
420
|
20
|
55
|
1450
|
61
|
6
|
4.5
|
2.5
|
1150
|
|
300ZW800-14
|
800
|
14
|
55
|
1450
|
65
|
6
|
4.5
|
2.5
|
1400
|

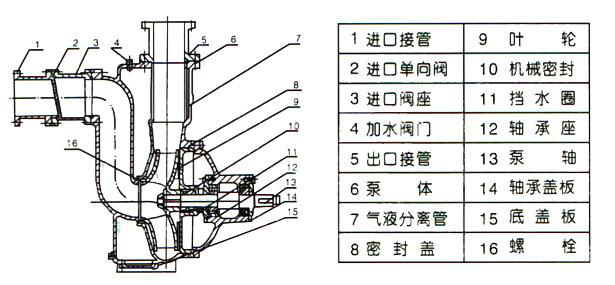

六、自吸排污泵結構圖
ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。
七、自吸排污泵的工作原理：
泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上排出.液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
八、自吸排污泵起動前的準備與運行
1、檢查泵底座、聯軸器、軸承座等連接部位的緊固件有否松動，如有松動應固緊。
2、用手轉動聯軸器是否有卡帶或異聲等現象。
3、打開泵上方的加水閥門.加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水
4、接上電源試轉一下，從電機端看，為順時針轉向。（嚴禁反轉）
5、開機工作，觀察泵運行是否正常？若有異�，F(xiàn)象，應找出原因，加以排除。

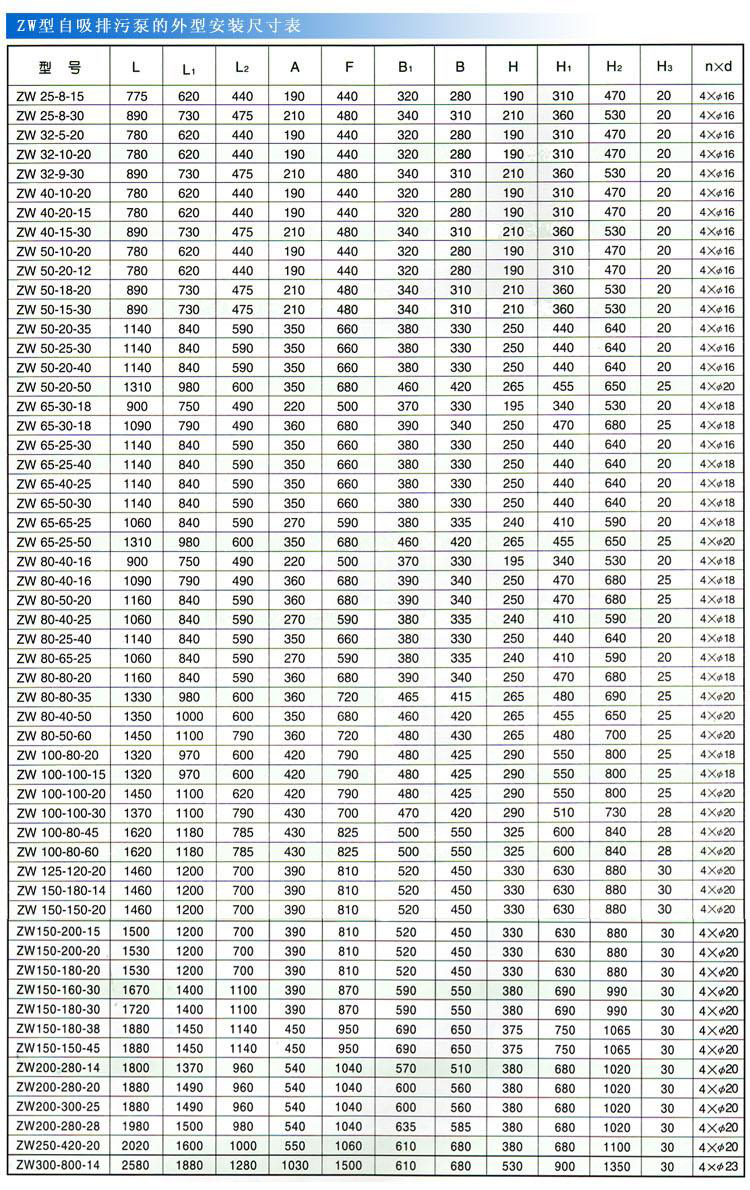

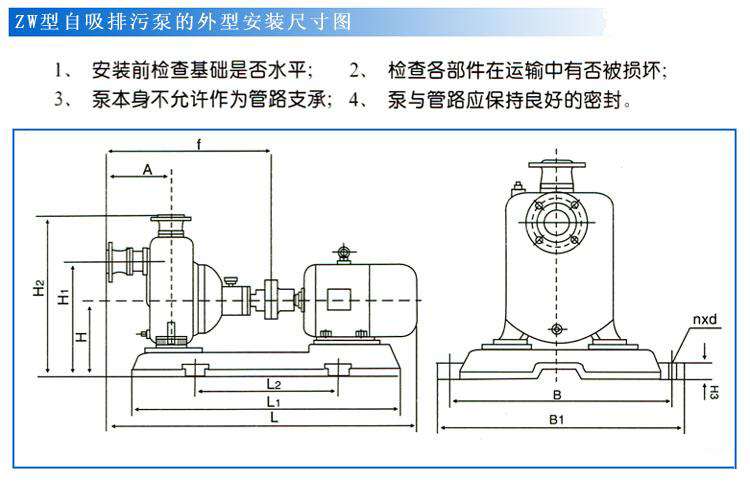

九、自吸式排污泵安裝尺寸

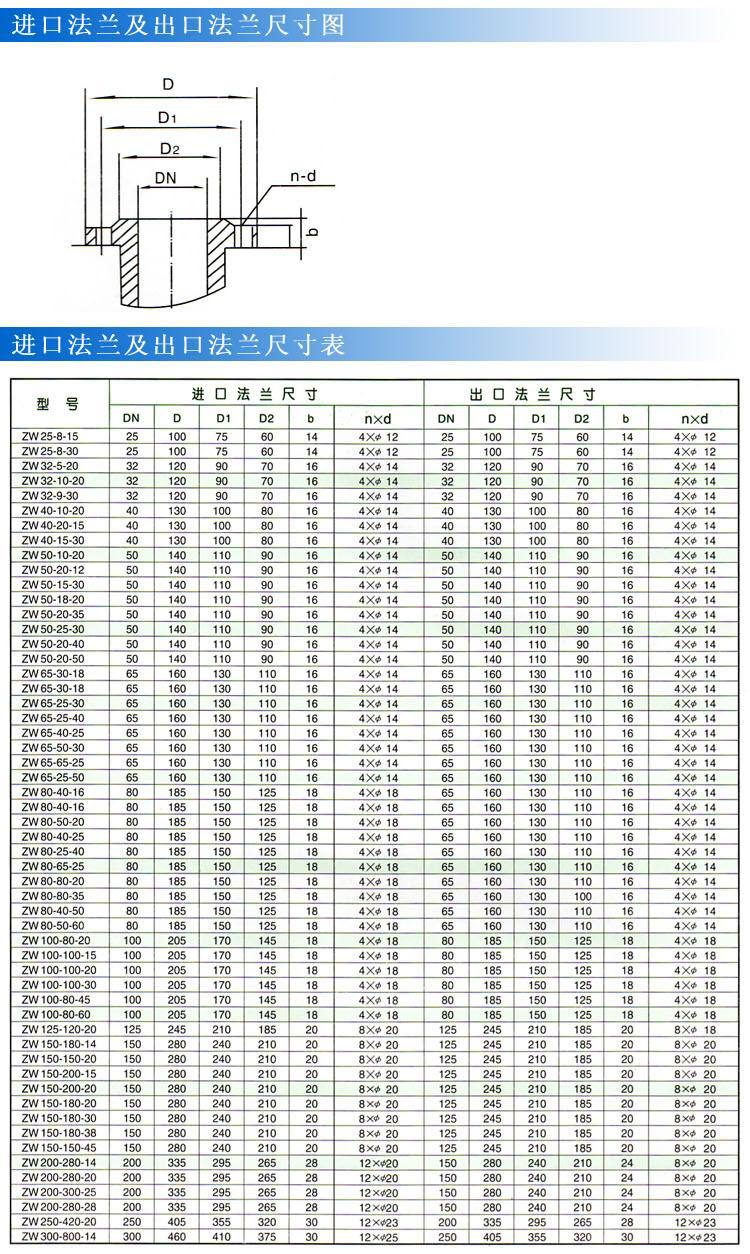

自吸式無堵塞排污泵法蘭尺寸
