WFB 型無密封自控自吸泵

一、概述

　　WFB系列無密封自控自吸泵，是填補國內空白的首創產品，該產品具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產321、 304、316、316L、A3、PP（增強聚丙烯）等多種材質的系列整機，五種不同造型共一千余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用，深受用戶的好評。

獨特的優點

　　1、本公司采用“泵用連環式多面離心密封裝置”，革除了傳統水泵的填料密封、盤根密封、機械密封、徹底制服了“跑、冒、滴、漏”，是替代各種長軸液下泵、潛水泵等理想的設備。

　　 2、運行過程中密封裝置不摩擦，無麿損，使用壽命較同類產品長10倍以上。

　　 3、移植真空泵原理，自吸性能穩定可靠，特別是采用“電動空氣控制閥”，真正實現了“一次引流，終生自吸”。

　　 4、振動小，噪音低，移動靈活，拆卸簡便、易于安裝，不需地腳固定。

　　 5、具有優越的自控功能，可與高科技領域和高度自動化系統配套使用。

不同造型的用途特點

　　長方型、圓錐型為您提供了不同形式的安裝選擇余地；防爆型適用于易燃、易爆環境；戶外型借助安全的立體戶外罩，在露天工作的情況下，有效的防雨、防霧、防潮、防濕；推車移動型可將水泵推移到您所需要的任何工位上作業。

二、關于配套電機功率的說明

　　為了合理的配套電機，我們借鑒發達國家的先進經驗，把水泵分為A、B、C三種工況適應等級，本說明書中配套的電機功率，是根據A級等級匹配的。您如在B、C級工況使用，可根據具體情況，相應降低配套電機功率。

　　A級工況條件是：連續運行，吸程，流量，揚程三項性能均需達標(選定型號的規定標準)；

　　B級工況條件是：連續運行，三項性能只需兩項達標；

C級工況條件是：間隔運行，三項性能只需一項達標；

三、選型方法

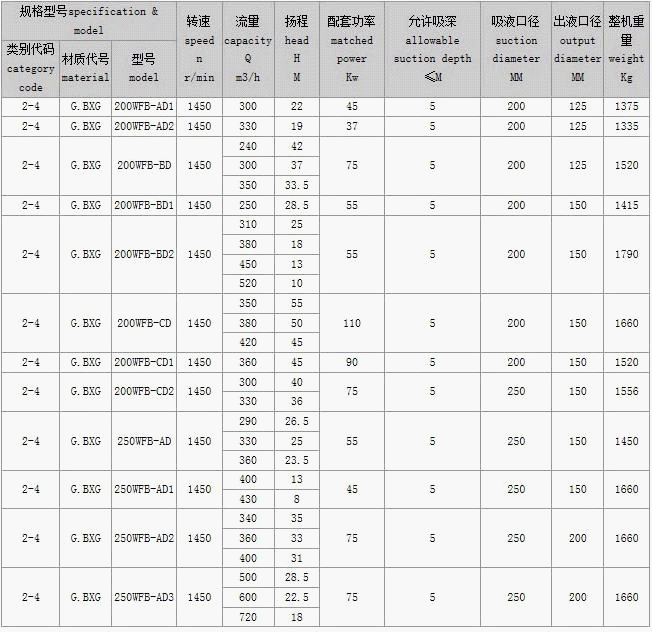

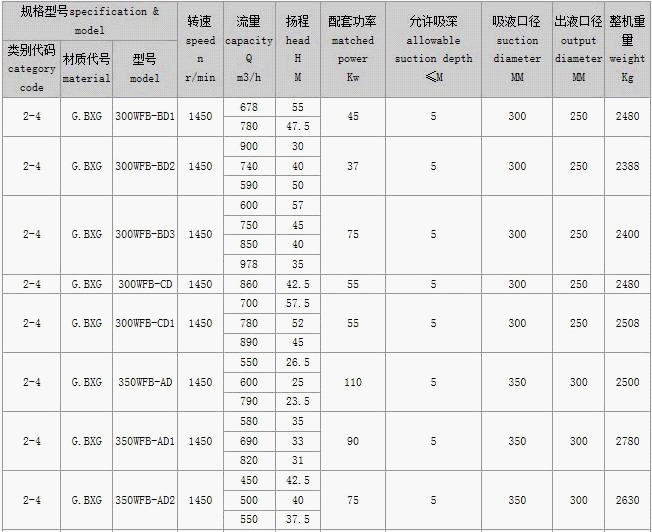

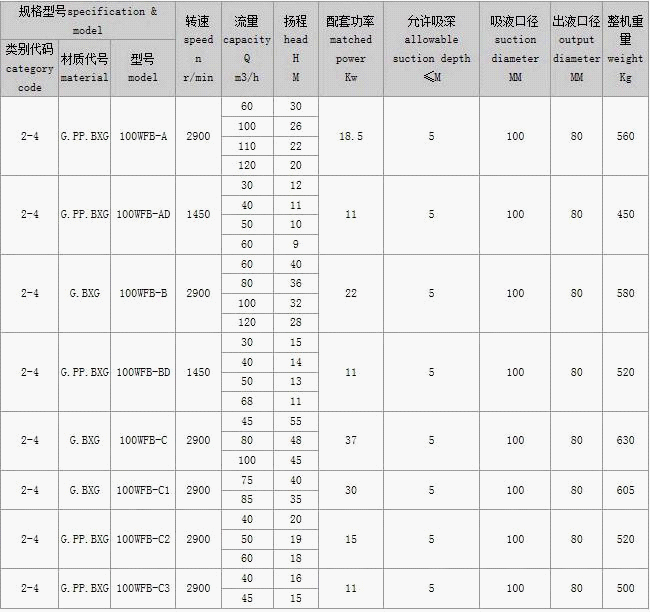

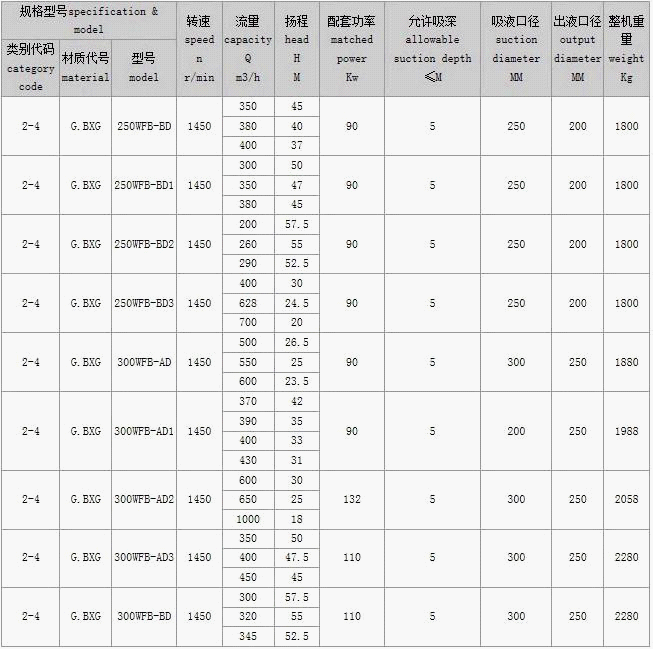

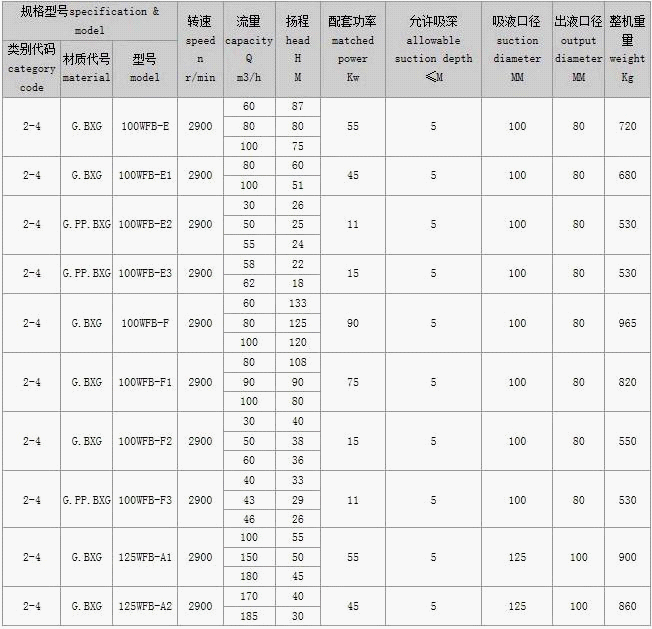

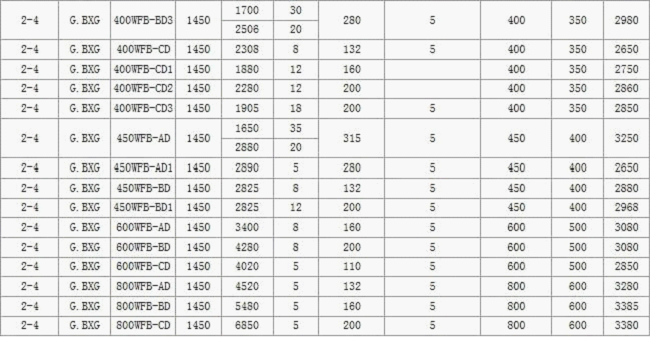

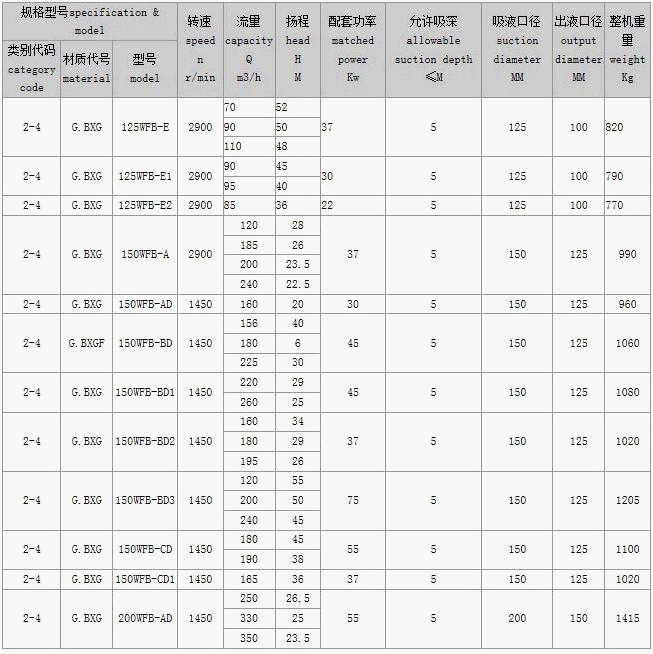

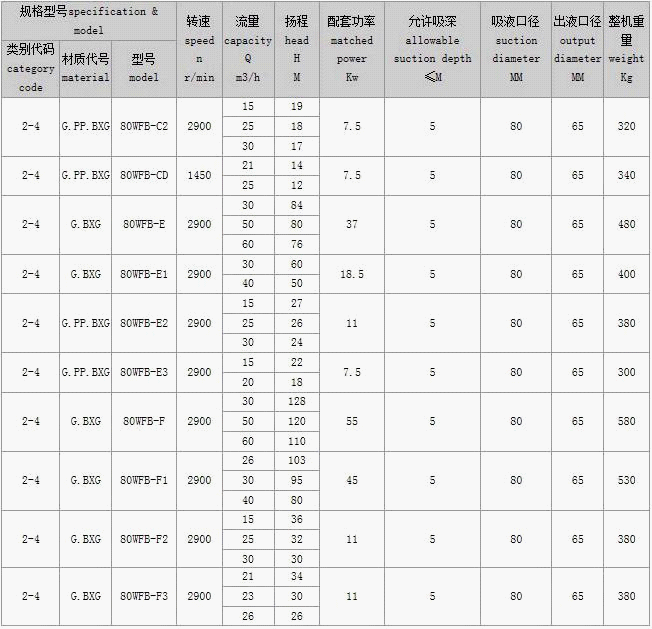

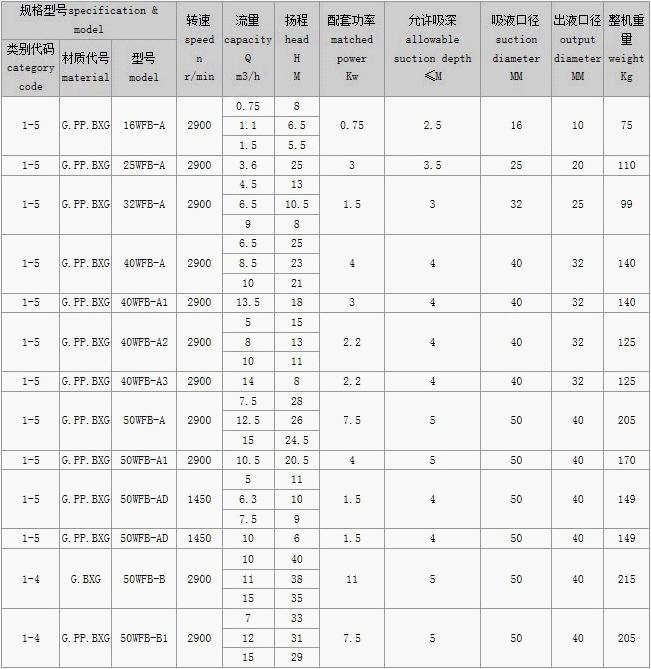

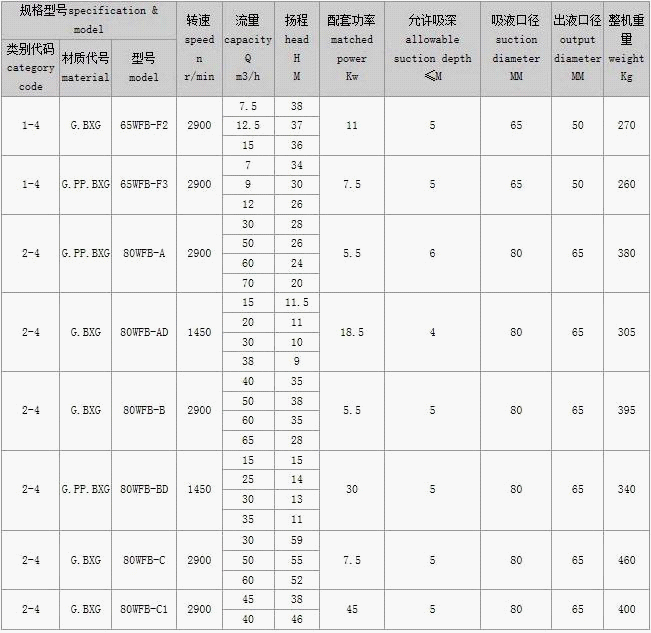

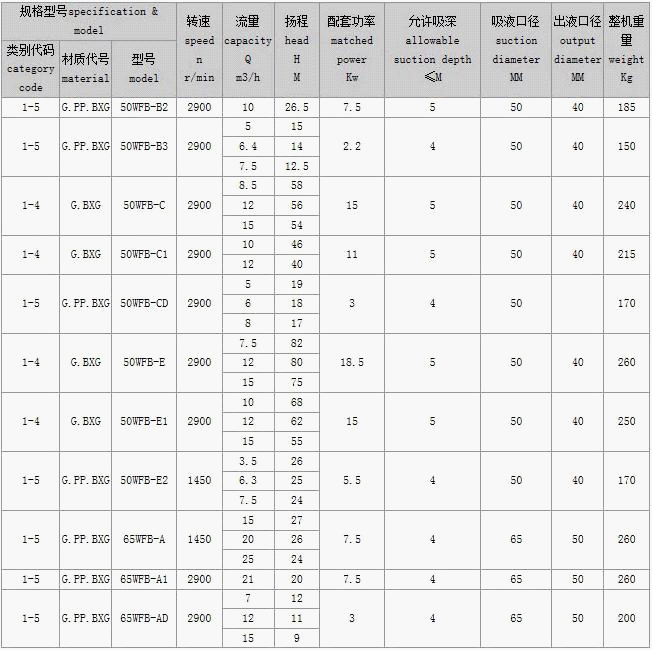

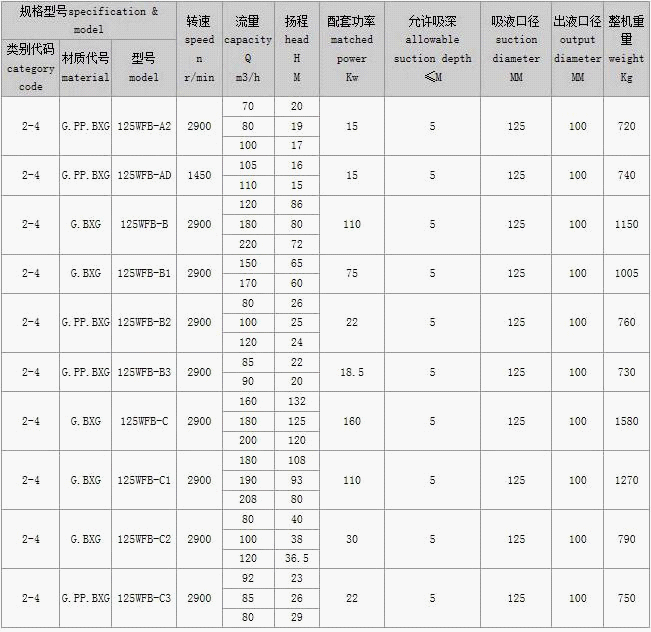

　　 (1)性能參數表中“類別代碼”欄的1-5含義：1型為長方型，2型為圓錐型，3型為防爆型，4型為戶外型，5型為推車移動型。“材質符號”欄中G、PP、BXG四組字母分別代表：鋼、增強聚丙烯、不銹鋼(1Cr18Ni9Ti)四種材質。

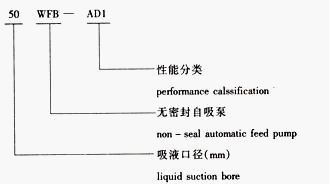

　　 (2)型號意義舉例：

WFB自吸泵型號意義

(3)完整的型號書寫方式。假設水泵的要求是：造型為推車移動型，材質為增強聚丙烯，吸液口徑為50mm，性能分類為AD1。這臺水泵的完整型號為“5PP50WFB-AD1”

　　假設水泵造型是長方形防爆型，其它要求同上，這水泵的完整型號應寫為“1.3PP50WFB-AD1”

　　假設水泵造型是圓錐形防爆型，其它要求同上，這水泵的完整型號應寫為“2.4PP50WFB-AD1”

　　 (4)水泵的法蘭采用中華人民共和國國家標準制造。標準代號GB9115.2-88；GB9115.3-88。非金屬材質水泵的法蘭壓力0.6MPa；金屬材質水泵的法蘭壓力1.0MPa。本公司水泵出廠時，進出液口配一只反法蘭。
