一、結構說明

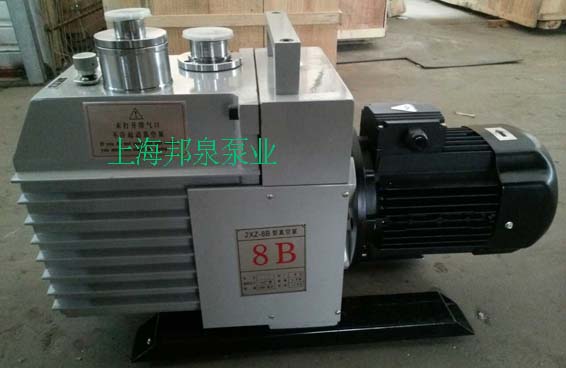

2XZ-B型旋片式真空泵系雙級直聯旋片式真空泵（以下簡稱泵），其抽氣原理是由偏心地安裝在泵腔內的轉子及轉子槽內的兩旋片，轉子帶動旋轉時，旋片借離心力和旋片彈力緊貼泵壁，把進排氣口分隔開來，并使進氣腔積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，借壓縮氣體壓力和油推開排氣閥排氣，從而獲得真空。
該型泵帶有氣鎮閥，氣鎮閥經特殊設計，有油箱內高溫氣體和油箱外室溫氣體均可滲氣兩種功能，使之抽除水蒸汽能力大大地提高，氣鎮的作用是向排氣腔充入一定量氣體，降低排氣壓力中的蒸汽分壓強，當?shù)陀诒脺叵碌娘柡驼羝麎簳r，即可隨充入空氣排出泵外，從而避免凝積在泵油中，具有延長泵油使用時間和防止泵油混水的作用，該氣鎮閥打開時，仍保持較高的極限真空。
該類型泵較2X型皮帶旋片式真空泵具有體積小、重量輕、噪音低、啟動方便等優點，尤其是噪聲達到了國外同類產品指標。此外，還有防止返油機構可靠，停泵永不返油，這樣，用戶可以避免安裝電磁充氣閥，該型泵所有密封均采用氟橡膠，保證不漏油，油箱頂部均采用“O”形圈密封，經長時間運轉后，油箱頂部不摻滲油，不污染環境。


二、用途和使用范圍
1、該型泵是用來對密封容器抽除氣體綿基本設備之一，它可單獨使用也可作為增壓泵、擴散泵、分子泵等的前級泵，維護泵、鈦泵的預抽泵用，可用于電真空器件制造，如電子管、電視顯像管等，醫療分析儀器，尤其是溴化鋰、空調、冰箱等制冷行業。
2、泵在環境溫度5℃～40℃范圍內，該型泵進氣口壓強為1.33×103Pa的條件下，允許長期連續運轉，被抽氣體相對溫度大于90%或被抽容器含有較多水蒸氣和水份時，應開氣鎮閥。
3、泵不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體以及含氧過高的，有爆炸性的，有毒氣體。


三、技術規格
