【2BV型水環式真空泵】產品簡介：可做304、316不銹鋼材質，電機可以配套防爆電機
2BV型水環式真空泵，也為SKA型水環真空泵（簡稱：2BV真空泵或SKA真空泵、水循環真空泵），適于抽除氣體和水蒸汽。吸氣壓力可以達到33mbar絕壓（97%真空度）。真空泵為機泵同軸的單級泵，軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。
【2BV型水環式真空泵】使用范圍：
2BV型水環式真空泵及壓縮機被廣泛用于石油化工、制藥、食品、制糖工業等領域，由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生危險，其應用更加廣泛。
|
2BV型水環式真空泵的主要應用領域
|
|
真空過濾
|
（化學制品過濾廠，化學制品處理廠，鐵礦廠，采礦業，磷肥廠，造紙廠，家禽加工廠，選煤廠）
|
蒸汽回收
|
|
水泵引水
|
|
冷凝器水箱補水
|
|
真空蒸餾
|
（牛奶廠，食品廠，化工廠，紙漿廠）
|
烘干
|
|
真空消毒
|
（醫院，醫務室，實驗室）
|
木材處理/干燥
|
|
擠出成型
|
（塑料行業）
|
醫藥/實驗室真空
|
|
成型
|
（塑料，聚乙烯，橡膠，輪胎等制造業）
|
溶劑回收
|
|
浸漬
|
（食品加工，木器加工，紡織廠，膠合板廠，電線桿的制造等）
|
土壤凈化
|
|
真空包裝
|
|
液體脫氣
|
（食品加工，水軟化，瓶裝廠）
|
萃取
|
|
壓縮空氣再生
|
（紙漿，鋼鐵，汽車，玻璃，化工）
|
制革
|
|
食品加工
|
（食品加工廠，牛奶廠）
|
罐裝
|

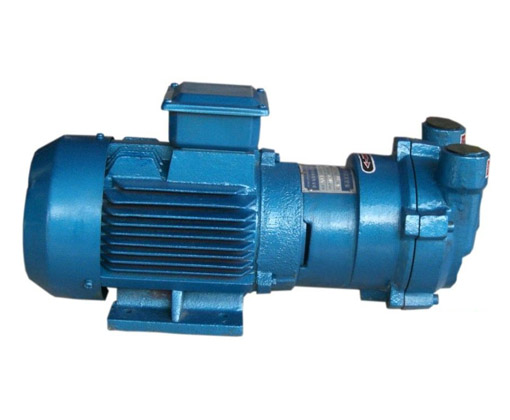

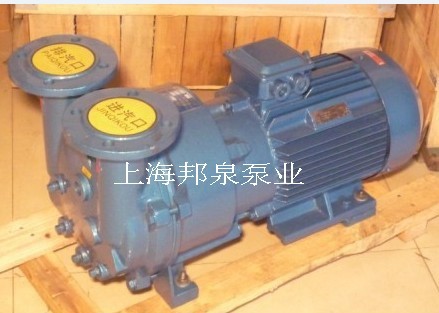

【2BV2型水環式真空泵】2BV系列真空泵圖片：
【2BV型水環式真空泵】結構及特點：
△ 機泵同軸式直聯設計，節省空間，易于安裝。
△ 采用機械密封作為標準配置，消除了泄露，維護簡便。
△ 運行平穩，噪音可低至62分貝
△ 統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，不銹鋼材質則更適用于更為苛刻的應用
△ 獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV在其性能范圍內效率最佳。
【2BV型水循環真空泵】性能參數：
| 型號 |
最大氣量(m3/min) |
極限真空(MPa) |
電機功率
(kw) |
泵轉速(R.P.m) |
工作液流量(L/min) |
噪音
(A) |
重量
(kg) |
| 2BV2060 |
0.45 |
0.097 |
0.81 |
2880 |
2 |
62 |
37 |
| 2BV2061 |
0.86 |
0.097 |
1.45 |
2880 |
2 |
65 |
41 |
| 2BV2070 |
1.33 |
0.097 |
2.35 |
2850 |
2.5 |
66 |
66 |
| 2BV2071 |
1.83 |
0.097 |
3.85 |
2860 |
4.2 |
72 |
85 |
| 2BV5110 |
2.75 |
0.097 |
4 |
1450 |
6.7 |
63 |
120 |
| 2BV5111 |
3.83 |
0.097 |
5.5 |
1450 |
8.3 |
68 |
150 |
| 2BV5121 |
4.66 |
0.097 |
7.5 |
1450 |
10 |
69 |
210 |
| 2BV5131 |
6.66 |
0.097 |
11 |
1430 |
15 |
73 |
280 |
| 2BV5161 |
8.33 |
0.097 |
15 |
970 |
20 |
74 |
390 |
注：1、表中所列數據在下列技術條件下測出：
① 大氣壓力101325Pa（1013mbar）
② 進水溫度15℃
③ 吸入空氣溫度20℃
④ 空氣相對濕度70%
2、性能允許偏差±10%

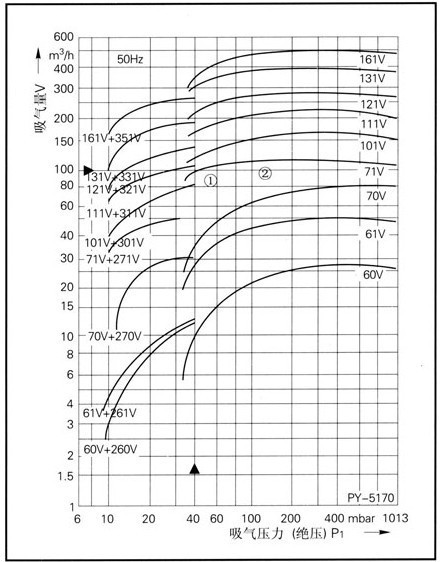

【2BV型水環式真空泵】性能曲線圖：
【2BV型水環式真空泵】選型示例:
①設計點參數：
吸氣量V=100m3／h
吸氣壓力P1=40mbara
②其余參數同標準狀態(見注)
選擇與設計點①最接近的一條曲線
③本例中為71V
根據曲線編號查出相應的產品型號
(即定貨號，但僅限于標準型)如本例中可從71V查得泵型為2BV2071-ONC06-IP
注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度過15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10％。圖中左側為配用大氣噴射器的性能曲線。
【2BV型水環式真空泵】安裝尺寸圖：

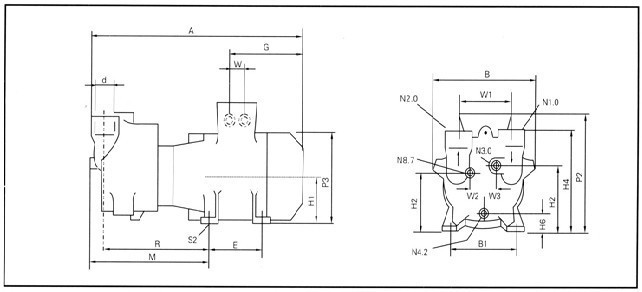

2BV2外形尺寸圖（單位：mm）：
| 型號 |
曲線編號 |
A |
B |
B1 |
E |
H1 |
H2 |
H3 |
H4 |
H6 |
M |
P2 |
P3 |
| 2BV2-060 |
60V |
455 |
186 |
140 |
100 |
90 |
118 |
126 |
195 |
37.5 |
244 |
250 |
180 |
| 2BV2-061 |
61V |
476 |
186 |
140 |
100 |
90 |
118 |
195 |
195 |
37.5 |
263 |
250 |
180 |
| 2BV2-070 |
70V |
545 |
223 |
160 |
140 |
222 |
100 |
128 |
222 |
33 |
280 |
270 |
203 |
| 2BV2-071 |
71V |
566 |
223 |
234 |
190 |
140 |
112 |
140 |
234 |
45 |
309 |
300 |
225 |
| 型號 |
曲線編號 |
R |
S2 |
W1 |
W2 |
W3 |
d |
N3．0 |
N4.2 |
N8.7 |
| 2BV2-060 |
60V |
217 |
φ10 |
110 |
25.5 |
21 |
G1 |
G3/877 |
G1/4" |
G3/8” |
| 2BV2-061 |
61V |
236 |
φ10 |
110 |
25.5 |
21 |
G1 |
G3/877 |
G1/4" |
G3/8” |
| 2BV2-070 |
70V |
252 |
φ12 |
110 |
33 |
27 |
G11/2" |
G3/877 |
G1/4" |
G3/8” |
| 2BV2-071 |
71V |
278 |
φ12 |
110 |
33 |
27 |
G11/2" |
G3/877 |
G1/4" |
G3/8” |

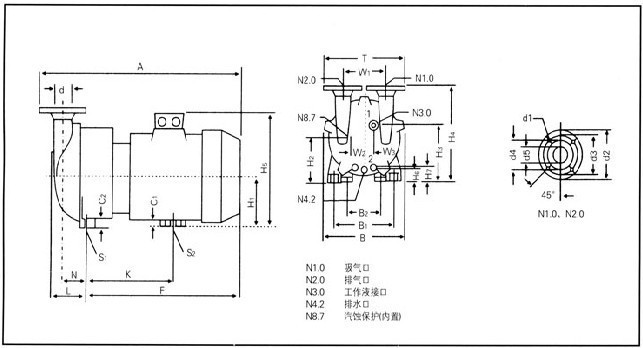

2BV5外形尺寸圖（單位：mm）：
| 型號 |
曲線編號 |
A |
B |
B1 |
B2 |
C1 |
C2 |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
H7 |
K |
L |
| 2BV5110-OKC |
101V |
637 |
325 |
255 |
190 |
41 |
26 |
140 |
156 |
202 |
361 |
328 |
38 |
57 |
342 |
130 |
| 2BV5111-0KC |
111V |
672 |
325 |
265 |
216 |
38 |
26 |
150 |
166 |
212 |
371 |
363 |
48 |
68 |
348 |
130 |
| 2BV5121-OKC |
121V |
771 |
347 |
265 |
216 |
36 |
26 |
150 |
167 |
217 |
385 |
363 |
39 |
60 |
430 |
147 |
| 2BV5131-OKC |
131V |
852 |
377 |
300 |
254 |
35 |
30 |
175 |
194 |
249 |
427 |
435 |
53 |
76 |
477.5 |
147 |
| 2BV5161-0KC |
161V |
1044 |
479 |
370 |
389 |
52 |
30 |
210 |
225 |
303 |
521 |
485 |
51 |
80 |
570 |
201 |
| 型號 |
曲線編號 |
F |
N |
S1 |
S92 |
T |
d1 |
d2 |
d3 |
d4 |
d5 |
| 2BV5110-0KC… |
101V |
464 |
92 |
φ12X23 |
φ12 |
340 |
19 |
160 |
123 |
97 |
52 |
| 2BV5111-OKC… |
111V |
500 |
92 |
φ12X23 |
φ12 |
340 |
19 |
160 |
123 |
97 |
52 |
| 2BV5121-0KC… |
121V |
584 |
97 |
φ12X23 |
φ12 |
382 |
19 |
182 |
142 |
113 |
66.5 |
| 2BV5131-OKC… |
131V |
658,5 |
103 |
φ12X23 |
φ14 |
382 |
19 |
182 |
142 |
113 |
66.5 |
| 2BV5161-OKC… |
161V |
808 |
138 |
φ15×27 |
φ14 |
450 |
22 |
200 |
156 |
130 |
80 |
| 型號 |
曲線編號 |
W1 |
W2 |
W3 |
"d(N1.0,N2.0)" |
N3．0 |
N4.2 |
N8.7 |
| 2BV5110-OKC… |
101V |
180 |
52 |
27 |
"DN50/2” |
G3/4" (絲長24) |
G3/8" (絲長25) |
G3/8" (絲長11) |
| 2BV5111-OKC… |
111V |
180 |
52 |
27 |
"DN50/2” |
G3/4"(絲長24) |
G3/8" (絲長25) |
G3/8" (絲長11) |
| 2BV5121-OKC… |
121V |
200 |
57 |
29 |
"DN65/21/2” |
G3/4" (絲長24) |
G3/8" (絲長25) |
G3/8" (絲長11) |
| 2BV5131-OKC… |
131V |
200 |
62.5 |
32 |
"DN65/21/2” |
G3/4" (絲長24) |
G3/8"(絲長25) |
G3/8" (絲長11) |
| 2BV5161-OKC… |
161V |
250 |
81 |
41 |
"DN80/3" |
G3/4" (絲長24) |
G3/8" (絲長25) |
G3/8" (絲長11) |
