一、2XZ型旋片式真空泵概述
2XZ雙級直聯式真空泵,極限壓力為6X10-2pa。泵與電機連軸,高轉速,外形小,結構緊湊,流動性工作方便。它可單獨使用,也可作為增壓泵、擴散泵、分子泵等的前級泵,維持泵,鈦泵的預抽泵用。常用于電真空器件制造、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點,所以更適宜于實驗室里使用。
二、2XZ型旋片式真空泵用途及使用范圍
2XZ型旋片式真空泵具有體積小,重量輕、噪聲低、起動方便等優點。此外,還可以定做防止返油的措施。
1、2XZ型旋片式真空泵可單獨作用,亦可作為各類高真空系統的前級泵和預抽泵組成羅茨旋片真空機組。
2、進氣口連續敞通大氣運轉,不得超過三分鐘。
3、它不適用于抽除對金屬有腐蝕性的,對泵油起化學反應的、含有顆粒塵埃的氣體,以體含氧過高的,有爆炸性的氣體。
4、泵不得作壓縮泵或輸送泵用。
5、工作環境:溫度5℃-40℃范圍內,相對溫度不大于90%,進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時,按電機標牌的規定接線,應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道,其直徑應不小于泵的進氣口直徑,且管道應短和彎頭少,同時注意管道的泄漏。
8、每次起動前著重查看油位,以停泵時注油至油標玻璃直徑的4/5高度為宜。
9、采用清潔的1號真空泵油。
三、2XZ型旋片式真空泵性能參數
型號
|
抽氣速度
|
極限真空(Pa)
|
轉速
|
工作電壓
|
電機功率
|
用油量
|
外形尺寸
|
總重量
|
(L/S)
|
氣鎮關
|
氣鎮開
|
(rpm)
|
(V)
|
(kw)
|
(L)
|
長
|
寬
|
高
|
(kg)
|
XZ-0.5
|
0.5
|
10
|
|
1400
|
220
|
0.09
|
0.18
|
225
|
110
|
220
|
7.2
|
XZ-1
|
1
|
10
|
|
1400
|
220
|
0.12
|
0.25
|
275
|
110
|
220
|
7.5
|
2XZ-0.25
|
0.25
|
6.7×10-1
|
6.5
|
1400
|
220
|
0.12
|
0.3
|
440
|
125
|
224
|
11
|
2XZ-0.5
|
0.5
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.18
|
0.42
|
445
|
125
|
256
|
13
|
2XZ-1
|
1
|
6.7×10-2
|
1.33
|
1400
|
220
|
0.25
|
0.4
|
445
|
125
|
256
|
14
|
2XZ-2
|
2
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.37
|
0.48
|
478
|
148
|
277
|
20
|
2XZ-4
|
4
|
6.7×10-2
|
1.33
|
1400
|
380/220
|
0.55
|
0.55
|
518
|
148
|
277
|
22
|
2XZ-8
|
8
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.1
|
0.7
|
575
|
185
|
315
|
55
|
2XZ-15
|
15
|
6.7×10-2
|
1.33
|
1400
|
380
|
1.5
|
0.8
|
578
|
185
|
315
|
55
|
四、2XZ型旋片式真空泵的工作原理及結構圖

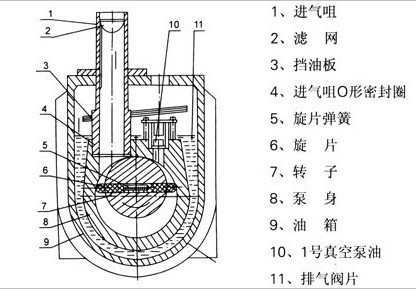

2XZ旋片式真空泵系雙級高速直聯結構旋片式真空泵。它有偏心地裝在泵腔內的轉子,及轉子槽內的旋片。轉子帶動旋片轉時,旋片緊貼腔壁,把進、排氣口分隔開來,并使進氣積腔容積周期性地擴大而吸氣,排氣腔容積則周期性地縮小而壓縮氣體,推開排氣閥排氣,從而獲得真空。圖一為2XZ型旋片式真空泵工作原理示意圖。雙級是兩個單級串聯而成。
五、2XZ型旋片式真空泵操作須知:
1.查看油位,以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用,影響真空度。過高,可能會引起通大氣起動時噴油。運轉時,油位有所升高,屬正常現象。油采用規定牌號的清潔真空泵油,從加油孔加入。加油畢后,應旋一上螺塞。油宜經過濾,以免雜物進入2XZ型旋片式真空泵,堵塞油孔。
2.2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。泵口如裝接真空閥,應與2XZ真空泵同時動作。
3.環境溫度過高時,油的溫度升高,粘度下降,飽和蒸汽壓會增大,會引起2XZ型旋片式真空泵極限真空有所下降,特別是用熱偶計測得的全壓強。如加強通風散熱,或改善泵油性能,極限真空可得到改善。
4.檢查2XZ型旋片式真空泵的極限真空以壓縮式水銀真空計為準,如計經充分預抽校驗,泵溫達到穩定,泵口與計直接接通,運轉30分鐘內,將達到極限真空?倝簭娪嫓y得之值與泵油和真空計、規管誤差有關,有時誤差甚至可很大,只能作參考。
5.如相對濕度較高,或被抽氣體含較多可凝性蒸汽,接通被抽容器后,宜打開氣鎮閥,運轉20~40分鐘后關閉氣鎮閥。停泵前,可開氣鎮閥空載運動30分鐘,以延長2XZ型旋片式真空泵泵油壽命。
6.2XZ型旋片式真空泵用油選擇:泵油的粘度影響起動功率和泵的極限真空,粘度高時對真空度有利,起動功率則大一些。油在泵溫下的飽和蒸汽壓則會影響泵的極限總壓強,越低越好。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大,飽和蒸汽壓較1號真空泵油低,但3#擴散泵油價格較高。具體選什么油,可根據上述介紹結合具體使用要求來選擇。
(1)一般情況下,4升/秒以下小泵也可用1號真空油泵代,8升/秒以上直聯泵可用3#擴散泵油代。
(2)如果對真空度要求不高,且油的污染更換頻繁,真空泵油供應困難,可采用50號機械油代替。
(3)如果環境溫度低,起動困難,極限真空要求不高,可采用粘度較上略低的真空泵油或機械油。
