一、 隔膜計量泵概述
上海邦泉泵業主要從事柱塞計量泵、機械隔膜計量泵、液壓隔膜計量泵及其他特種泵的研究、開發、生產和銷售。本公司生產的計量泵，其技術參數、檢驗規則等均嚴格執行國家標準GB7782-1996《計量泵》的各項規定。 計量泵按液力端分為柱塞式和隔膜式兩大類。按機座有J-X、JYMX、J-X2、JYMX2、J-Z2、JYMZ2、J-Z、JYMZ、J-D、JYMD、J-T、JYMT、JWM、JXM、JZM、JDM十六個系列。通常以單聯參數供用戶選用，也可根據需要實現同機座同規格的多聯組合和不同機座不同規格的組合，特別適用于工藝流程中多組份介質的比例輸送。

計量泵的流量調節有兩種：
一是采用改變泵的柱塞行程長度（最佳相對行程長度為30-100%），調節可以在停機或運行時進行。因其計量精度在1%以內，故又具有計量?jī)x之功能（對于手動調節，以調量表、千分尺來指示泵的相對行程長度值；對于自控、遙控、及計算機流程控制等調節方式，另見各調節方式使用說明書）。
二是采用變頻器改變輸入的電源頻率調節泵速，以便于實現流量調節的自動控制、程序控制和遠程控制目的 本公司生產的計量泵適于輸送溫度為-30～100℃，粘度為0.3～800mm2/s的不含固體顆粒的液體。計量泵具有絕無泄漏的優點，故適于輸送易燃、易爆、易揮發、強腐蝕、放射性、劇毒、懸浮液以及昂貴液體。特別是帶有報警裝置的隔膜計量泵，能在隔膜破裂后2秒內即發出報警，保證了操作人員及流程的安全。

本公司一貫堅持以質量求生存的服務原則。經過多年的努力，產品已廣泛應用于石油、化工、電力、原子能、醫藥、食品、環境保護、紡織和礦山等行業，并取得良好的市場效應。同時歡迎提出寶貴意見，使我們的產品和服務做得更好！

二、JWM-A隔膜計量泵產品特點：
1、構造上，完全無泄漏
2、可用PVC、PVDF、PVDF、304、316等作為泵頭材料
3、適用于各種耐酸堿藥液
4、可以安裝于藥槽上
5、安裝容易、維修、保養簡便
6、操作安全性能高
7、運轉中流量隨意調整

二、JWM-A隔膜計量泵性能參數：

三、JWM-A隔膜計量泵安裝
1.安裝前的注意事項
1）本泵一般為輸送帶腐蝕性液體介質，所以請盡量安裝在通風良好、無灰塵、干燥之處；
2）如安裝夾紗管，務必鎖緊，以免介質泄漏；
3）請勿將泵及藥槽安裝在日光直接照射處；
4）泵頭箭頭請朝上，泵體基座水平安裝；
5）請勿安裝在易接觸蒸汽或腐蝕性氣體之處；
6）泵安裝環境溫度為-20～+50℃范圍內，高度在海拔1000米以下。

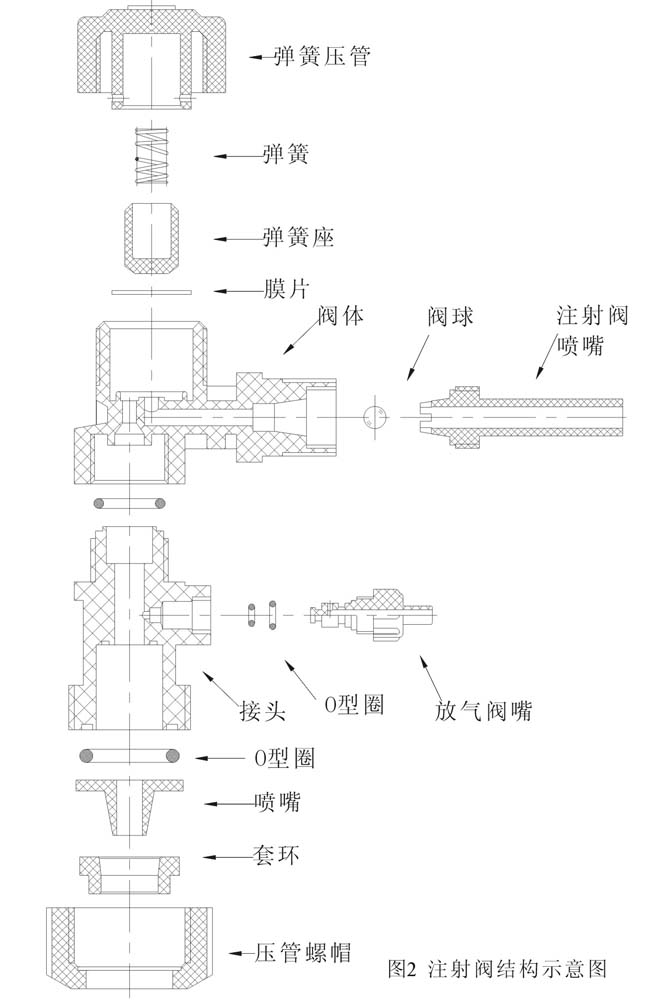

2.注射閥安裝（僅限流量為6.5-100L/H計量泵）

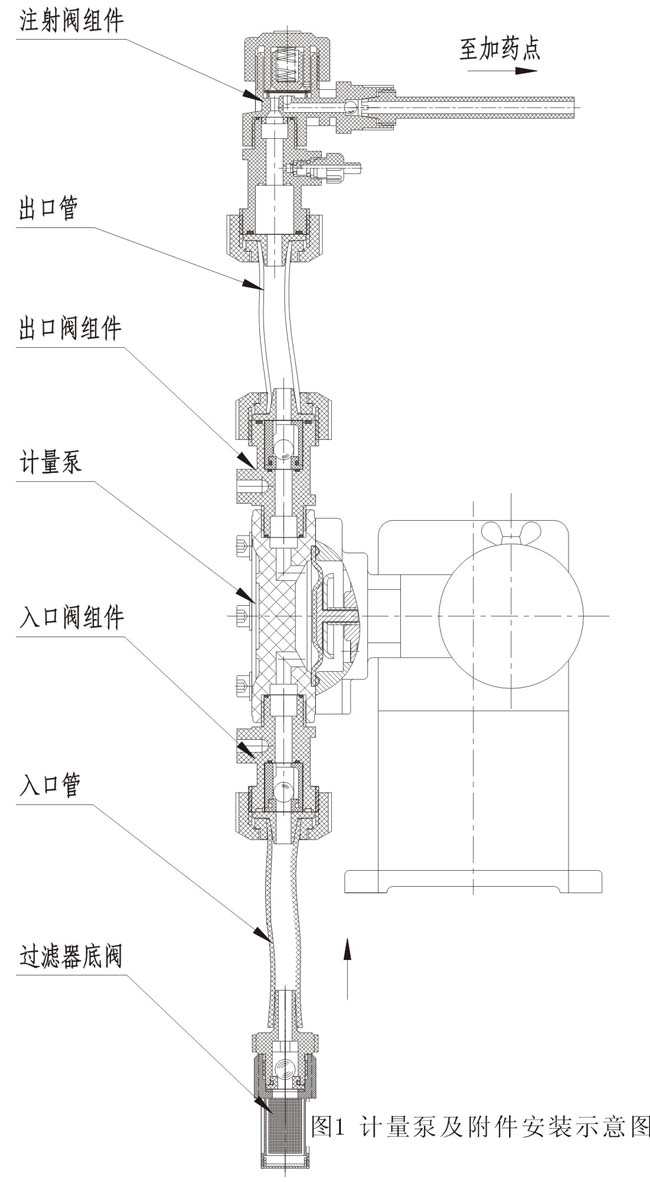

如果向管道或者密閉容器中投加藥液時，可在藥劑投加點安裝注射閥，安裝方法如（圖1）所示，注射閥出口為1/2英寸管螺紋。
如所投加的管道或容器中有壓力時，可防止藥液倒流至計量泵出口管道內， 如計量泵入口管路有壓力，藥液可直接流經計量泵至投加管道或容器中，發生虹吸現象，致使計量泵工作時計量不準確。加裝注射閥則可解決此類問題。


3.電源接線
1）電機標識上顯示電機規格，請確認電源與電機規格是否符合，若不符合，電機會造成燒損，請注意；
2）單相電機的電機與電容之間有配線，請將電源線直接接在電源上；
3）三相電機三線與電源相接，回轉方向左右均可。

四、JWM-A隔膜計量泵運轉
1）運轉前請確認計量泵進、出口管路及其他附件連接是否牢靠。
2）松開放氣閥，開啟計量泵，確認管路內空氣排凈后關閉放氣閥。
3）如所投加的藥劑遇水發生化學反應，請將進出口閥及注射閥拆出晾干后，從新裝入再運行。

五、JWM-A隔膜計量泵流量調節
參照結構圖1
1）請松掉鎖緊螺絲（12）；
2）旋轉調量手輪（10）至所需刻度處對準紅線即可；
3）調節完畢后請擰緊鎖緊螺絲（12），如未擰緊，泵在運轉過程中流量會發生變化。



六、JWM-A隔膜計量泵膜片更換

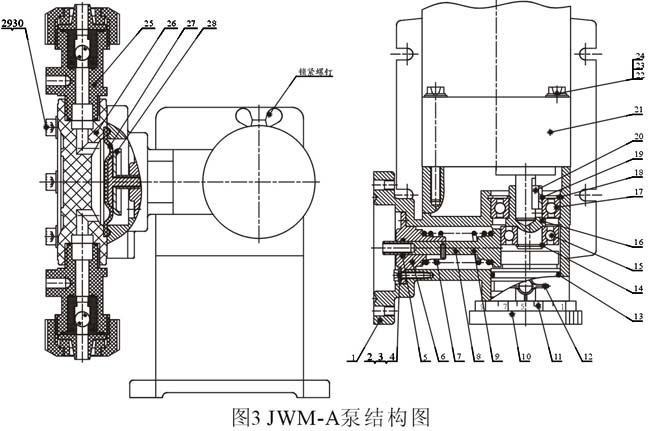

參照結構圖3
卸下內六角螺釘（29）、（30），卸下泵頭。旋轉調量手輪至"0"位，將膜片左旋擰下。旋轉調量手輪至"10"位，將膜片右旋擰上。裝上卸下的內六角螺釘，各內六角螺釘應均力擰緊。

七、JWM-AD隔膜計量泵說明
JWM-AD隔膜計量泵是JK-I型計量泵控制器與JWM-A型計量泵配套的成套控制系統，是由上海邦泉泵業制造有限公司研制、生產的通用型、智能化控制儀。該控制儀廣泛用于醫藥、化工、原子能、石油、電力、環保、食品、造紙等國民經濟的重要工業領域。尤其是在需要計量精確，連續或間斷配備輸送各強腐蝕液體介質的工藝流程中特別受歡迎。同時本產品最大的優勢在于只需花最便宜的價格就可以得到通過遠程信號的改變來控制單位時間內液體介質流量的功能。體現出顯示精度高、功能全、性能穩定、工作可靠等優點。并具有優越的性能/價格比、同時結構簡單，操作方便。

以下為JK-I型控制儀控制參數：
電源電壓：220V 50Hz或380V 50Hz （同隔膜泵電機電源電壓相同）
電機運轉周期：20S
周期運轉時間：1-20S
接收遠程控制信號：4-20mA
最大負載功率：0.9KW
輸入控制信號：4~20mA
性能指標：
①流量精度（L）：小于±5‰(即定額值L×±5‰)
③功耗：小于20VA
④靈敏度：小于20mS
⑤使用環境：溫度0-45°C 相對溫度：<85%RH

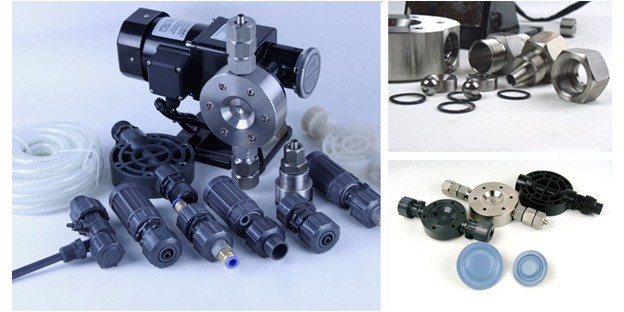

八、JWM-A機械隔膜計量泵配件：

 >
