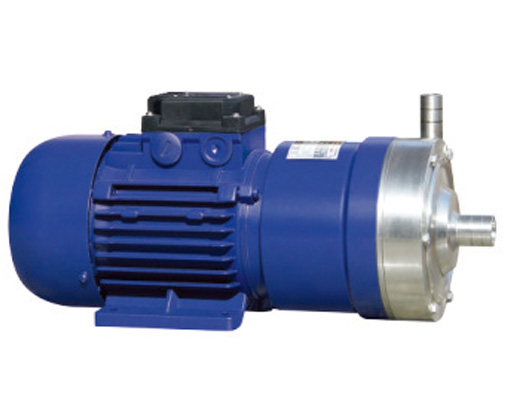

■ 產品特點

CQ型不銹鋼磁力泵具有結構簡單、外型美觀、體積小、噪音低、運轉可靠、使用維修方便等優點。磁傳動部分采用鐵氧體為主要材料，過流部分采用不銹鋼，是應用廣泛的無泄漏磁力傳動離心泵。

■ 工作條件

輸入介質溫度-15~+100℃，材質為不銹鋼，密度不大于1600kg/m3,吸入壓力不大于0.2Mpa,最大工作壓力1.3Mpa，輸送不含顆粒和纖維的液體。

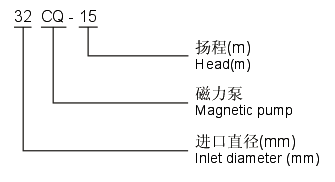

■ 型號意義

■ 產品用途

CQ型磁力驅動泵廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送。

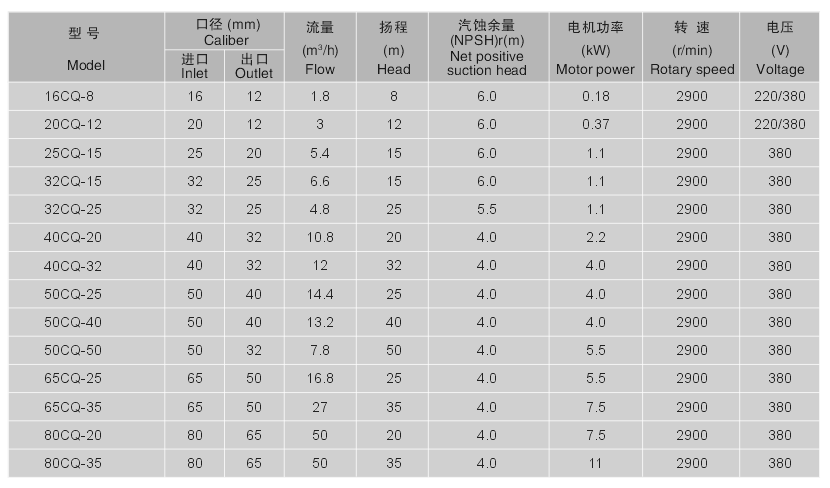

■ 性能參數

■ 性能曲線

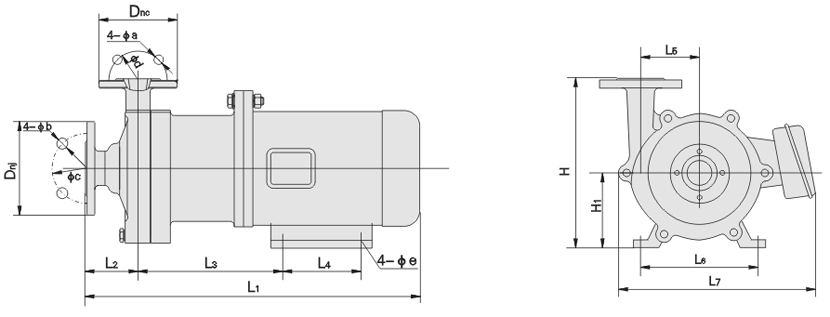

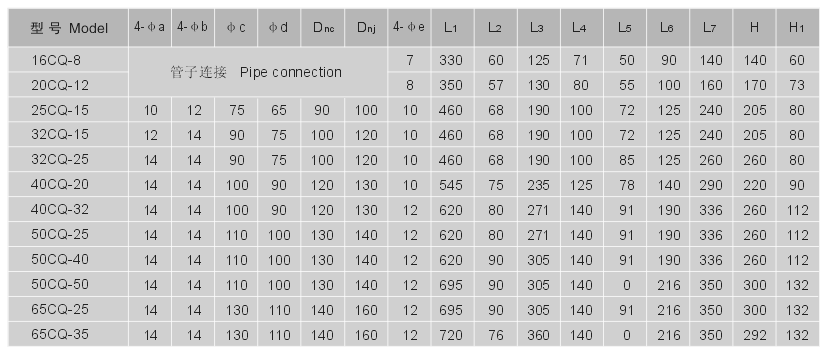

■ 安裝尺寸

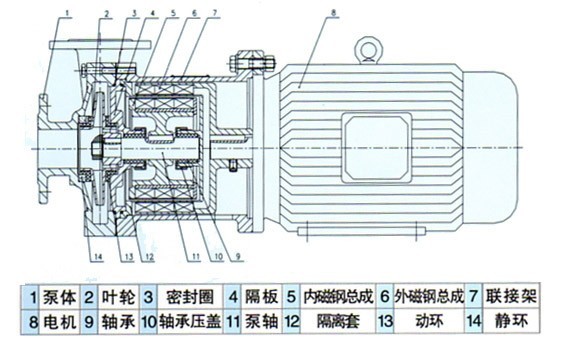

■ 結構圖

■ 安裝和使用

1、CQ型磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。

2、當抽吸液面高于型磁力泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。

3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。

4、檢查型磁力泵電機旋轉方向是否與磁力泵轉向標記一致。

5、型磁力泵電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。

6、CQ型磁力泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。

■ 使用注意事項

1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動。

2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<160℃，金屬泵的使用溫度<100℃，輸送吸入壓力不大于0.2mpa，最大工作壓力1.6mpa、密度不大1600kg/m3，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。

5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。

6、磁力泵運500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向竄動1.5～2mm時，應更換軸承和軸向動環。

■ 故障原因及解決方法

                                            備注：CQ型管子連接不銹鋼磁力驅動泵
