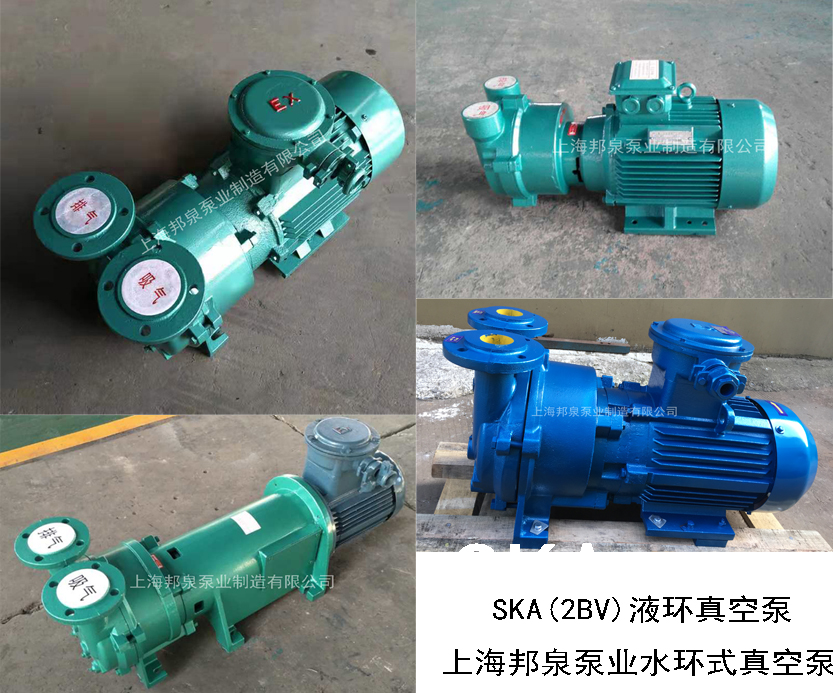

5.5kw防爆變頻水環式真空泵SKA-5111
液環真空泵水環式真空泵概述
SKA系列真空泵適用于抽除氣體和水蒸氣，吸氣壓力可以達到33mbar絕壓(97%真空度)。當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接氣蝕保護管，以對泵進行保護。如配大氣噴射器，吸氣壓力可達10mbar，噴射器可直接安裝在真空泵上。作為壓縮機用時，其壓力最大至0.26MPa(絕壓)。
結構及特點：
機泵同軸式直聯設計，節省空間，易于安裝。
采用機械密封作為標準配置,消除了泄露,維護簡便。
運行平穩，噪音可低至62分貝。
統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，如采用不銹鋼材質更適用于更為苛刻的應用。
獨特的柔性排氣口設計，不會產生過壓縮，確保了SKA在其性能范圍內效率最佳。
液環真空泵水環式真空泵的主要用領域
|
液環(水環式)真空泵的主要用領域
|
|
真空過濾
|
（化學制品過濾廠，化學制品處理廠，鐵礦廠，采礦業，磷肥廠，造紙廠，家禽加工廠，選煤廠）
|
蒸汽回收
|
（蒸餾器，裝卸站）
|
|
水泵引水
|
（自來水廠）
|
|
冷凝器水箱補水
|
（電站）
|
|
真空蒸餾
|
（牛奶廠，食品廠，化工廠，紙漿廠）
|
烘干
|
（化工、醫藥制造業）
|
|
真空消毒
|
（醫院，醫務室，實驗室）
|
木材處理/干燥
|
|
|
擠出成型
|
（塑料行業）
|
醫藥/實驗室真空
|
|
|
成型
|
（塑料，聚乙烯，橡膠，輪胎等制造業）
|
溶劑回收
|
|
|
浸漬
|
（食品加工，木器加工，紡織廠，膠合板廠，電線桿的制造等）
|
土壤凈化
|
|
|
真空包裝
|
|
|
液體脫氣
|
（食品加工，水軟化，瓶裝廠）
|
萃取
|
|
|
壓縮空氣再生
|
（紙漿，鋼鐵，汽車，玻璃，化工）
|
制革
|
|
|
食品加工
|
（食品加工廠，牛奶廠）
|
罐裝
|
|
液環式/水環式真空泵性能技術參數
|
曲線編號
|
產品型號
|
最大氣量m3/min
|
極限真空-Mpa
|
電機功率kW
|
泵轉速r.p.m
|
工作液流量L/min
|
噪音
|
重量kg
|
|
dB(A)
|
|
60V
|
SKA-2060
|
0.45(27m3/h)
|
0.097
|
0.81
|
2880
|
2
|
62
|
37
|
|
61V
|
SKA-2061
|
0.86(52m3/h)
|
0.097
|
1.45
|
2880
|
2
|
65
|
41
|
|
70V
|
SKA-2070
|
1.33(80m3/h)
|
0.097
|
2.35
|
2850
|
2.5
|
66
|
66
|
|
71V
|
SKA-2071
|
1.83(110m3/h)
|
0.097
|
3.85
|
2860
|
4.2
|
72
|
85
|
|
110V
|
SKA-5110
|
2.75(165m3/h)
|
0.097
|
4
|
1450
|
6.7
|
63
|
120
|
|
111V
|
SKA-5111
|
3.83(230m3/h)
|
0.097
|
5.5
|
1450
|
8.3
|
68
|
150
|
|
121V
|
SKA-5121
|
4.66(280m3/h)
|
0.097
|
7.5
|
1450
|
10
|
69
|
210
|
|
131V
|
SKA-5131
|
6.66(400m3/h)
|
0.097
|
11
|
1430
|
15
|
73
|
280
|
|
161V
|
SKA-5161
|
8.33(500m3/h)
|
0.097
|
15
|
970
|
20
|
74
|
390
|

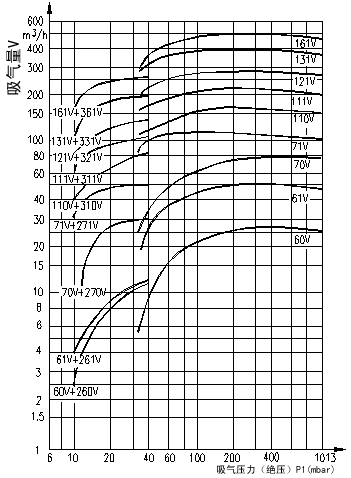

SKA系列液環式真空泵水環式真空泵性能曲線
|
選型示例：
①設計點參數：
吸氣量v=100m3/h
吸氣壓力P1=40mbar
②其余參數同標準狀態（見注）
選擇與設計點①最接近的一條曲線
③本例中為71V
根據曲線編號查出相應的產品型號
（即定貸號，但僅限于標準型）
如本例中可從71V中查得泵型為
2BV2071－ONC06-1p
注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%，圖中左側為配用大氣噴射器的性能曲線。
|
|
